HG/T3796.3-2005槳式攪拌器的5種分類及結構圖
作者：中實三水科技時間：2013-05-01 17:43
HG/T3796.3-2005槳式攪拌器將HG/T2124-1991中攪拌器葉片的型式——直葉和折葉兩種擴展為平直葉、斜葉、弧葉、折葉和復合葉五種，擴大了槳式攪拌器選擇的范圍，以下匯總表就是鋼制槳式攪拌器2005版行業標準規定的分類和結構圖：
|
分類 |
結構圖 |
||
|
槳式攪拌器 |

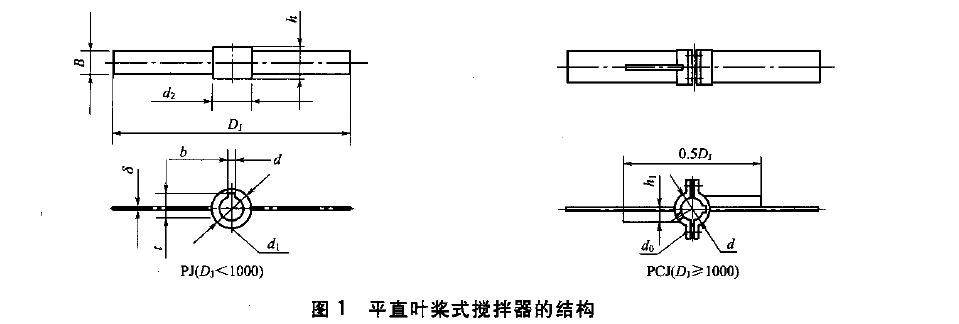

平直葉槳式攪拌器 |
平直葉 整體槳式（PJ） |
|
|
平直葉可拆槳式（PCJ） |
|||
|

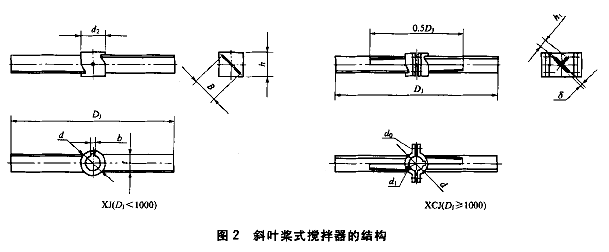

斜葉槳式攪拌器 |
斜葉整體槳式（XJ） |
|
|
|
斜葉可拆槳式（XCJ） |
|||
|

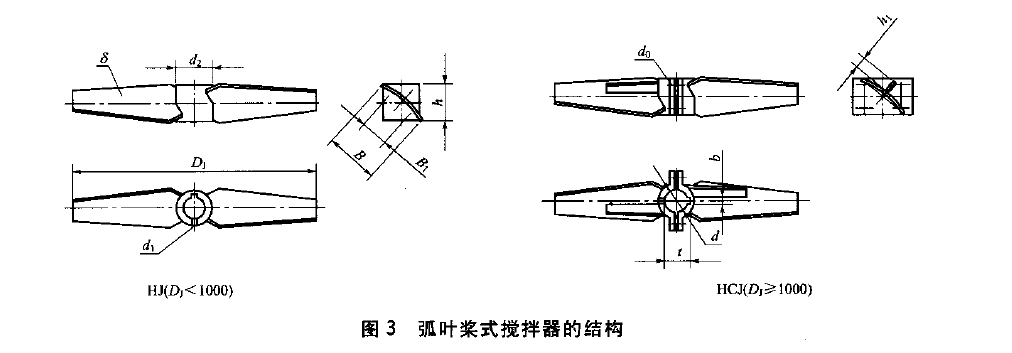

弧葉槳式攪拌器 |
弧葉整體槳式（HJ） |
|
|
|
弧葉可拆槳式（HCJ） |
|||
|

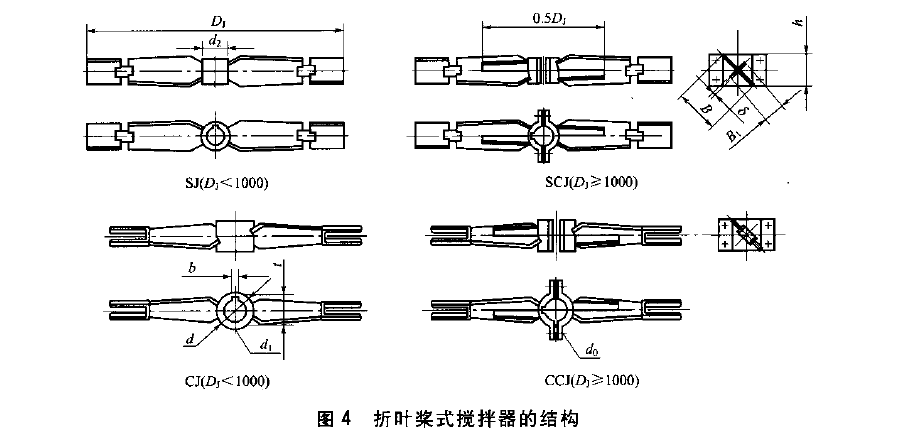

折葉槳式攪拌器 |
雙折葉整體槳式（SJ-S） |
|
|
|
雙折葉可拆槳式 （SCJ-S） |
|||
|
雙折葉整體槳式 （CJ-C） |
|||
|
雙折葉可拆槳式 （CCJ-C） |
|||
|

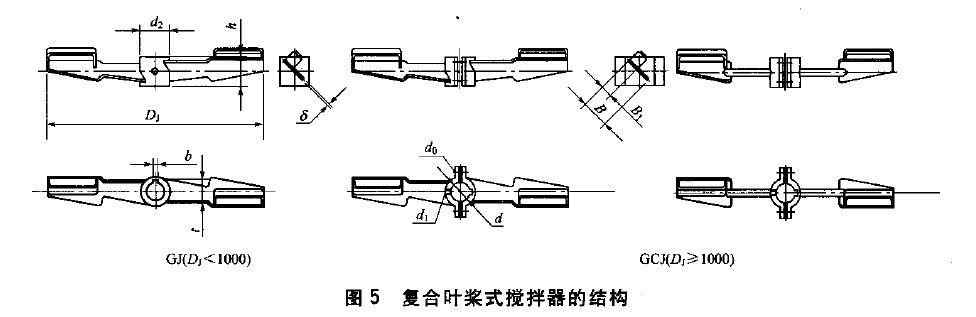

復合葉槳式攪拌器 |
復合葉整體槳式（GJ） |
|
|
|
復合葉 可拆槳式（GCJ） |
|||
以上資料由中實三水科技選自行業相關標準，本公司研發有專利推進式槳式攪拌器，以上資料僅供參考，具體槳式攪拌器的選型可咨詢本公司相關技術人員。公司網站：www.luannen.cn www.chzhzhsh.cn www.czzsss.cn www.fensanji123.cn 。
