中實液壓升降分散機安裝說明
作者：常州中實三水機械科技時間：2012-01-18 22:24
1、將分散機固定：必須正確埋設深度500mm的水泥地腳，確保機器被可靠固定；
2、檢查槳葉葉輪（分散盤）、攪拌軸（分散軸）、聯軸器、電機、軸承座總成等的連接部位是否已經緊固，確認做到牢固；
3、按照電氣原理圖的要求，正確接入裝有漏電保護器的電源，并做到可靠接地；接線還必須確認電機的旋轉方向，以機器上標識的旋轉方向?yàn)闇?zhǔn)；
4、警示：攪拌機（分散機）在試車和空轉，必須先將攪拌軸、攪拌槳葉（葉輪或分散盤）和聯軸器拆卸下來；如果必要，允許短時間內（1分鐘內）低速（以低于100轉/分為宜）試運轉；
5、嚴格禁止人員和物品接觸到攪拌機的旋轉部件，防止安全事故發生。

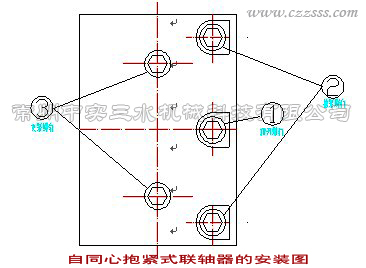

二、自同心抱緊式聯軸器的安裝方法和注意事項
1、安裝方法：
（2） 擰入頂開螺釘①把聯軸器的開口槽的槽口頂?shù)酶鼘捫瑢嚢栎S軸頭完全套入聯軸器內與動力頭的軸聯接；
（3） 松開頂開螺釘①，旋緊抱緊螺釘②，使聯軸器將動力頭軸和攪拌軸軸頭抱緊聯接；
（4） 擰緊支緊螺釘③；
（5） 拉拽攪拌軸，檢查聯接是否緊固可靠。
2、注意事項
（1）緊固螺釘時力量應適度，以免造成螺釘擰斷；
（2）本聯軸器上所用螺釘為12.9級強度的螺釘，嚴禁采用低等級強度的螺釘代替。
三、電氣控制說明
1、電氣原理圖，詳閱附圖。
2、變頻器調速說明：配有變頻器的機型，操作電氣控制箱面板上的定位器旋鈕實現調速。
四、使用、維護、保養
1、分散機在投入使用前，油箱內加注46#潔凈液壓油，液壓油由用戶自備；
2、軸承部位，每半年一次加注潤滑脂；液壓油每半年清理和更換一次；
3、經常檢查各緊固螺栓螺母；
4、非專業的電工不可拆裝控制電路；
5、分散機的主軸和分散盤工作運轉時，不允許操作升降機構，升降機構放到最低位置時，方可開機運轉，主軸電機完全停轉方可升高；禁止同時按住控制按鈕的上行、下行按鈕，以免損傷和損壞電機和電氣元件；
6、對于裝有變頻器的攪拌機產品，在本廠出廠時，變頻器已經設定：
（1） 最高頻率為50Hz；
（2） 最高輸出電流值為所配備電機的最高電流值；
（3） 請仔細閱讀變頻器的使用說明書，不要隨意改變已設定的參數；
（4） 開機時，將調速旋鈕旋至較低轉速，啟動后再調至工作所需轉速；
（5） 工作環境惡劣的地方，必須做好變頻器的防塵。
