為佛山外企進口攪拌機的攪拌軸斷裂成功提供技改方案
 |
【案例名稱】為佛山外企進口攪拌機的攪拌軸斷裂成功提供技改方案 【應用產品】配置AB1.1型液體攪拌機和AB0.55型液體攪拌機
|
【案例說明】
簽單時間： 2012.3
客戶簡介：佛山某外企是個精細化工企業，產品線上反應釜上的攪拌機全部是按照老外的設計和要求，從國外進口的某知名品牌的不銹鋼液體攪拌機，運行一段時間以后，攪拌軸出現斷裂的問題。
案例說明：
佛山某外企是個精細化工企業，產品線上反應釜上的液體攪拌機全部是按照老外的設計和要求，從國外進口的某知名品牌的不銹鋼液體攪拌機，運行一段時間以后，攪拌軸出現斷裂的問題，于是通過該公司在佛山的泵閥供應商謀求技術改造，這個泵閥供應商的老板李經理在攪拌機行業展開海選，其中也有我們常州中實三水公司。
被海選的諸家公司各自都提供了自己的技術改造方案，我公司的方案有幸勝出。
技改項目簡介
1、客戶原有的進口設備之所以斷裂的原因分析：
攪拌軸和減速機直接連接，攪拌軸長度1500mm，攪拌軸外徑40mm，槳葉外徑500mm和550mm，2層槳葉，槳葉軸材質為316L不銹鋼，轉速100rpm，這種非常細長的攪拌軸容易因?yàn)閯悠胶庑阅艿牟粔驅е聰嚢栎S和減速機連接處出現問題，先是彎曲然后慢慢地就會出現斷裂。
2、技術改造方案：
（1）AB1.1型液體攪拌機：
電機功率1.1kw，攪拌軸長度1500mm，攪拌軸外徑50mm，槳葉外徑550mm，2層槳葉，槳葉軸材質為316L不銹鋼，轉速95rpm，采用我公司的特色槳葉——軸流式節能型螺旋槳。
（2）AB0.55型液體攪拌機：
電機功率0.55kw，攪拌軸長度1500mm，攪拌軸外徑50mm，槳葉外徑500mm，2層槳葉，槳葉軸材質為316L不銹鋼，轉速90rpm，采用我公司的特色槳葉——軸流式節能型螺旋槳。

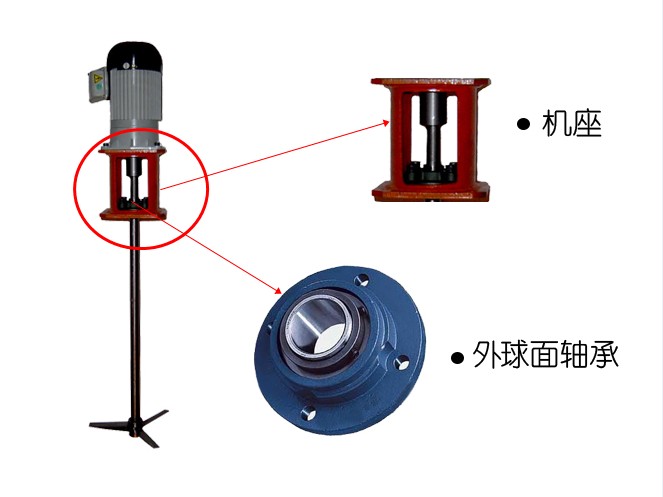

以上2款攪拌機方案的關鍵之處，就是在減速機下面設置了一個外球面軸承的機座，機座高度400mm，攪拌軸先是被機座的外球面軸承支撐住，頂端與減速機的輸出軸連接，這種結構方式有效地解決了攪拌軸的晃動問題，加上軸徑為50mm，軸本身的剛性得到了大大加強（如：下圖）。
3、技改后的效果：攪拌機運行穩定性非常出色，攪拌工藝效果達到預期的效果，攪拌功率消耗降低了50%。
4、項目小結：
（1）在攪拌機的使用當中，不能輕視技術參數的選配，攪拌流量和功率消耗應該依靠科學的計算得到落實，不能靠估計。
（2）攪拌軸的長度必須高度重視，當攪拌軸的長度尺寸比較大時（對于一個外徑40mm以下，一般超過1000mm，可以認為比較大），轉速100rpm的，應該優先采用AB型的液體攪拌機（就是帶有機座的機型），而不是AA型的液體攪拌機（不帶有機座的機型）。
（3）不要以為進口設備就是質量一定好，雖然老外的產品普遍品質不錯，但也會出現失誤或者意外的。
