一款采用組合式攪拌器的帶刮壁功能的高粘度膠體升降攪拌機
廊坊客戶郭先生近日委托我們定制一款適用于高粘度膠體攪拌的升降攪拌機，為此還提供了一些國外的相關技術和工藝，讓我們在定制設計中頗受啟發。
郭先生的攪拌桶是一種比較通用的20L的鋼制小桶，攪拌物料是固液膠狀物料，固體含量高，粘度比較高，每次攪拌量10~15kg，郭先生的要求其實很簡單，就是要求攪拌混合效果要好，能刮壁。

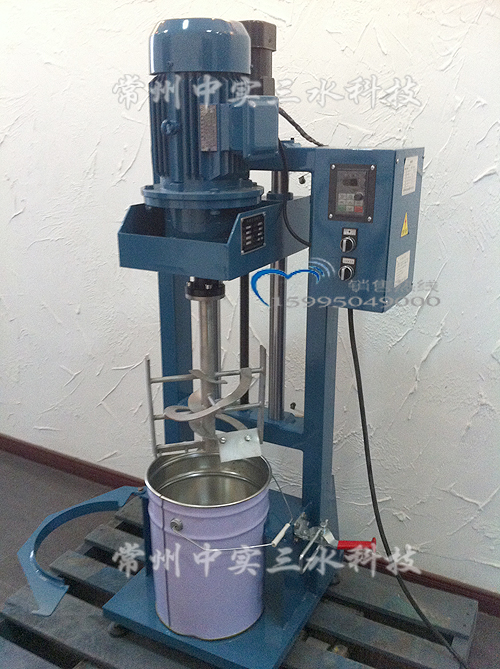

針對郭先生的要求，我們設計了一款簡單實用的龍門式雙導柱升降機構，配置2.2kw電機功率（其實1.5kw就夠，響應客戶建議定在2.2kw），轉速在0~250rpm范圍內變頻無極調速，減速機是我們擅長的行星齒輪減速機（外形小但扭矩大、耐用），值得著重推薦的是該項目中所配置的攪拌器。

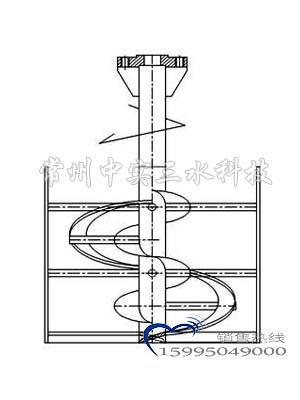

這是一款組合式攪拌器，螺帶螺桿、框式、刮壁、橫桿巧妙整合于一體，內螺帶緊貼攪拌桿而設，其作用在于將物料往下推；內螺帶以外是一圈單的外螺帶，其作用在于將物料往上推；外螺帶之外是框式的豎板、橫板，刮板固定在豎板、橫板上，橫板與水平面成20度的角度，實現縱向刮壁、橫向刮底的功能；框板、外螺帶被固定在均勻分布的橫擔上，橫檔也具有一定的攪拌作用。見下圖：
